Por que a pressão negativa é mais importante do que a potência de sucção na coleta de pó industrial

A maioria dos engenheiros de compras concentra-se no volume do fluxo de ar ao avaliar os coletores de pó – mas em sistemas de vácuo centralizados, a pressão negativa estática costuma ser o parâmetro mais crítico. O fluxo de ar informa quanto ar se move; a pressão negativa informa até que ponto e com que confiabilidade os contaminantes podem ser transportados através de uma rede de tubulação antes que o sistema perca o controle.

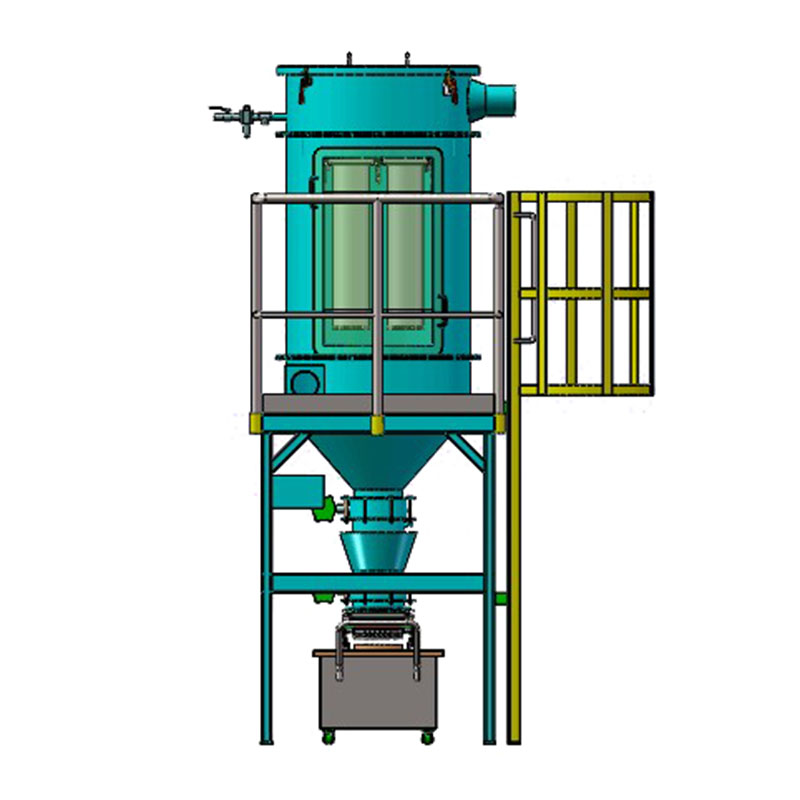

A Sistema de coleta de pó de alto vácuo operando em ≥35.000 Pa de pressão negativa pode superar a resistência combinada de longos trechos de tubos, múltiplas curvas e ativações simultâneas de entrada – condições que normalmente derrotam os coletores convencionais de baixa pressão. Na prática, instalações com estações de trabalho distribuídas em uma grande área precisam desse nível de vácuo para garantir uma captura consistente em todos os pontos de coleta, e não apenas nos mais próximos da unidade central.

Também vale a pena entender a relação entre pressão negativa e velocidade de transporte. Para manter as partículas suspensas e em movimento através de dutos horizontais, as velocidades mínimas de transporte devem ser mantidas – normalmente acima de 18–20 m/s para poeira metálica fina e acima de 23 m/s para partículas abrasivas mais pesadas. Se a pressão cair abaixo do limite necessário para sustentar essas velocidades, as partículas se depositam nas tubulações, causando bloqueios e degradação do desempenho do sistema ao longo do tempo.

Seleção de filtros para sistemas de alto vácuo: o que muda em diferenciais de pressão elevados

Os cartuchos de filtro padrão são projetados para aplicações de pressão moderada. Quando um Filtro de alto vácuo é submetido a alta pressão negativa sustentada, o estresse mecânico no meio filtrante muda significativamente - e o mesmo acontece com os critérios de seleção.

Fatores-chave a serem avaliados ao especificar filtros para sistemas centralizados de alto vácuo:

• Classificação de pressão de ruptura — o meio filtrante e as tampas devem suportar a pressão negativa máxima que o sistema pode gerar, com uma margem de segurança adequada.
• Classe de eficiência de filtração — para aplicações de poeira fina (fumos de fundição, pó farmacêutico, material de eletrodo de bateria), filtros de grau HEPA H13 ou H14 são frequentemente necessários para atender aos limites de emissão abaixo de 0,1 mg/m³.
• Compatibilidade com limpeza por pulso — em alto vácuo, a torta de filtro se acumula mais rapidamente, portanto o sistema de limpeza (pulso de ar comprimido ou agitador mecânico) deve ser dimensionado para restaurar a permeabilidade do filtro antes que a queda de pressão cause degradação do fluxo.
• Tipo de mídia versus química de poeira — A mídia laminada com PTFE resiste à umidade e ao ataque químico; o feltro de poliéster é adequado para poeiras abrasivas secas; a filtragem de superfície em nanofibra reduz a carga em profundidade e estende os intervalos de manutenção.

Na Changzhou Thinks Environmental Technology, as especificações do filtro correspondem à carga real de poeira, à distribuição do tamanho das partículas e ao ciclo operacional de cada instalação – não selecionadas em um catálogo genérico.

Coleta de poeira centralizada versus descentralizada: uma estrutura de decisão prática

A escolha entre uma rede de vácuo centralizada e coletores individuais no ponto de uso não é simplesmente uma questão de escala – envolve compensações em termos de complexidade de manutenção, custo de capital, flexibilidade operacional e classificação de perigo de poeira.

Para instalações de fundição, processamento de metais não ferrosos ou fabricação de novas energias — onde a poeira é gerada em diversas estações de trabalho simultaneamente e a contenção de materiais perigosos é um requisito regulatório — os sistemas centralizados oferecem consistentemente um argumento de custo total de propriedade mais forte além do horizonte de 5 anos.

Princípios de projeto de rede de tubulação que determinam a eficiência do sistema

Um sistema de vácuo centralizado é tão eficaz quanto a rede de tubos que o conecta à fonte. O projeto inadequado dos dutos é uma das causas mais comuns de instalações com baixo desempenho – mesmo quando a unidade central é especificada corretamente.

Os princípios críticos de design incluem:

• Resistência de ramo balanceada — cada circuito derivado deve ser projetado para oferecer queda de pressão igual, de modo que o vácuo seja distribuído uniformemente por todos os pontos de captação, e não concentrado próximo à unidade central.
• Evite cotovelos afiados de 90° — curvas de raio longo (raio ≥1,5D) reduzem significativamente a turbulência e a perda de partículas em comparação com cotovelos padrão, especialmente ao manusear materiais abrasivos ou fibrosos.
• Inclinação em direção ao coletor — as pistas horizontais devem ser inclinadas pelo menos 1:100 em direção à unidade central para evitar o acúmulo de poeira em zonas de baixa velocidade.
• Limpeza de pontos de acesso — portas de inspeção em todas as principais junções permitem que as equipes de manutenção verifiquem o fluxo e eliminem bloqueios sem desmontar seções da tubulação.

A Thinks aplica modelagem de fluxo computacional durante o projeto do sistema para validar se a distribuição de pressão em toda a rede atende às metas operacionais antes do início da instalação - reduzindo problemas de comissionamento e retrabalho em layouts complexos de múltiplas zonas.
